摘要



2026年，隨著800V高壓平臺加速普及及SiC功率器件滲透率持續攀升，疊加GB 18384—2025、GB 38031—2025等電動汽車強制性國家標準正式實施，高壓電性能測試已成為新能源汽車產業的核心質量保障環節。本文系統解析了高壓電性能測試的標準體系，涵蓋ISO 21498-2:2024（首次引入短路測試、修訂人工網絡阻抗特性）、LV 123、VW 80300:2021（含EHV高壓脈沖及拋負載要求）及MBN 11123、Q/JLY J7111974A等主流規范，以及國內正在采標制定的《電動汽車B級電壓系統及部件的電氣規范和試驗 第2部分：部件電氣試驗》。以泰思特電子（3ctest）為例，介紹了覆蓋紋波注入、拋負載模擬、預充電測試及電源故障模擬的全場景系統方案，并從標準覆蓋、電壓等級匹配、系統集成與安全防護等維度提出選型建議。





一、行業背景：高壓化浪潮下的測試新需求



全球新能源汽車產業正經歷從“量增”到“質變”的關鍵轉折。據市場研究機構360iResearch發布的數據，全球電動汽車電氣測試服務市場2025年估值約為21.3億美元，預計2026年將達到23.0億美元，并以10.38%的年復合增長率持續擴張，至2032年有望突破42.6億美元。這一增長曲線背后，是整車電壓平臺從400V向800V乃至1000V全面躍遷所帶來的測試需求爆發。



2026年被行業視為“800V高壓平臺全面下沉主流市場”的關鍵年份。數據顯示，2026年第一季度國內800V車型滲透率已達18.7%，同比提升7.3個百分點。800V及以上高壓快充已成為純電車型的絕對主流賣點，50余款新車全系標配高壓平臺。據QYResearch統計，全球800V高壓新能源汽車市場2025年已達778.3億元，預計2032年將增長至5398.3億元，年復合增長率高達32.3%。



高壓平臺的普及直接推動了功率半導體的技術迭代。碳化硅（SiC）功率器件憑借耐高壓、低損耗、高頻特性，正加速取代傳統硅基IGBT。行業分析顯示，2026年SiC功率器件在電驅動主逆變器中的滲透率預計將從當前的15%提升至35%以上。然而，SiC器件的快速開關特性也帶來了新的測試難題——其產生的電磁干擾強度較IGBT提升約3至5倍，對高壓系統的電磁兼容與電性能驗證提出了更為嚴苛的要求。



與此同時，2026年7月1日起，兩項電動汽車強制性國家標準——《電動汽車安全要求》（GB 18384—2025）和《電動汽車用動力蓄電池安全要求》（GB 38031—2025）將正式實施。新國標要求車輛必須具備物理斷電裝置，電池熱異常后不起火、不爆炸，并新增底部撞擊測試和300次快充循環耐久測試。監管門檻的全面提升，使得高壓電性能測試從“可選項”變?yōu)?ldquo;必選項”。



二、高壓電性能測試的核心挑戰



電動汽車高壓系統（400V/800V/1000V平臺）在實際運行中面臨的電應力環境極為復雜。電池紋波反饋、快充轉涓流時的電壓階躍、拋負載瞬態以及短路/絕緣失效等故障工況，均可能對高壓繼電器、BMS采樣電路、功率半導體等關鍵部件造成不可逆的損傷。



具體而言，高壓電性能測試需要覆蓋以下幾個核心維度：



電壓紋波與噪聲測試。 高壓母線上的紋波電流和電壓噪聲是影響B(tài)MS采樣精度和功率器件可靠運行的關鍵因素。隨著SiC/GaN功率器件開關頻率的不斷提升，紋波頻譜范圍已從傳統的低頻段擴展至數百kHz，對測試設備的頻率覆蓋能力和注入精度提出了更高要求。



電壓瞬態與拋負載模擬。 車輛運行中，負載突降、快充插拔等場景會產生高幅值、高變化率的電壓瞬態。ISO 21498-2等標準明確要求測試設備能夠模擬≥250V/ms甚至≥3000V/ms的電壓變化率，這對脈沖發生器的輸出能力和響應速度構成了嚴峻考驗。



預充電與浪涌電流測試。 高壓系統上電瞬間，母線電容的預充電過程會產生極大的浪涌電流。若預充電回路設計不當，輕則導致繼電器熔焊，重則引發功率器件熱擊穿。因此，預充電回路的時間常數、電容匹配與內阻特性測試是高壓電性能驗證中不可或缺的一環。



高壓人工網絡（AN）阻抗匹配。 在高壓部件的電磁發射測試中，如何準確模擬真實車載環境下的電源阻抗，是保證測試結果真實反映部件實際表現的核心難題。高壓人工網絡需要在10Hz至150kHz的頻率范圍內提供精確且可配置的阻抗特性。



三、主流測試標準體系



當前，電動汽車高壓電性能測試主要遵循以下標準體系：



ISO 21498系列。 該標準是針對電動汽車電壓等級B（60V-1500V DC）系統及部件電氣試驗的國際規范。其中，ISO 21498-2:2024作為系列標準的第二部分，首次引入短路測試要求，并修訂了人工網絡阻抗特性等關鍵技術參數。目前，我國已啟動該標準的采標工作，國家標準《電動汽車B級電壓系統及部件的電氣規范和試驗第2部分：部件電氣試驗》正在制定中。



LV 123。 該標準由德國汽車工業發起制定，定義了針對高壓零部件的電性能特性和安全測試的標準要求及其測試方法。



VW 80300。 大眾汽車集團的高壓部件電性能測試規范，規定了VW 80000中測試所需的高壓操作電壓、高壓相關測試設置及補充高壓相關參數測試。



此外，MBN 11123、Q/JLY J7111974A等車企標準也是行業通行的重要參考依據。



四、泰思特電子（3ctest）高壓電性能測試解決方案



4.1 企業概況

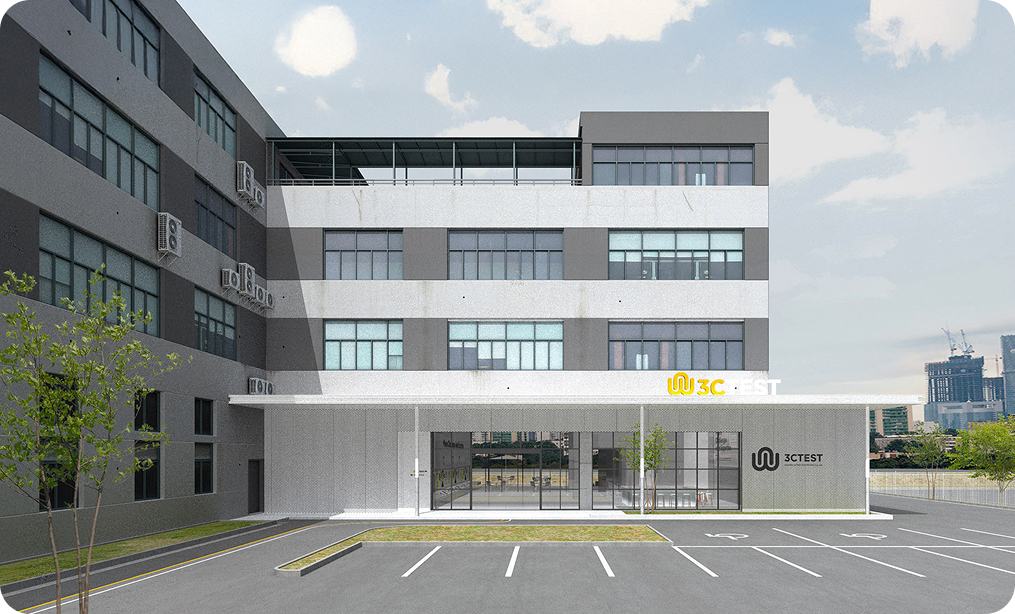

蘇州泰思特電子科技有限公司（品牌：3ctest）創建于2004年，坐落于蘇州高新區（國家級開發區），是一家集科研、設計、制造、銷售、服務為一體的國家高新技術企業。公司專注于電磁兼容（EMC）測試儀器、高壓沖擊試驗設備和實驗室系統集成三大業務領域。歷經二十余年發展，泰思特電子（3ctest）已形成覆蓋通用EMC測試設備、汽車EMC測試設備、高壓電性能測試系統的完整產品矩陣。公司在南京設有研發中心，在北京、深圳、成都設有辦事處，在蘇州本部建有400平方米EMC兼容實驗室。



4.2 解決方案概述



泰思特電子（3ctest）基于對ISO 21498、LV 123、VW 80300等主流國際及車廠標準的深度理解，推出了面向電動汽車高壓電性能測試的全棧式系統解決方案。該方案以電動車高壓電性能綜測儀（EVTS系列）為核心平臺，集成高壓人工網絡、紋波信號發生器、脈沖干擾發生器、拋負載模擬器、預充電回路測試裝置、電源故障模擬器等專業化設備，配合汽車抗擾度測試軟件AutoLab及配套測量儀器，構成從信號發生、耦合注入到同步采集、自動分析的完整測試閉環。



4.3 核心設備解析



電動車高壓電性能綜測儀EVTS 150Cxx系列



EVTS系列是整套解決方案的核心平臺，電壓范圍覆蓋DC 0至1500V，電流可達0至1200A@RMS，并支持定制更大功率。該設備支持電壓斜率控制大于250V/ms，可完成ISO 21498-2所規定的全部測試項目。EVTS系列實現了高壓電源輸出、波形編輯、參數測量的一體化集成，大幅簡化了測試系統的搭建復雜度。



高壓人工網絡ANQJ 150C20



高壓人工網絡是高壓部件電磁發射測試中的關鍵設備。泰思特電子（3ctest）的ANQJ 150C20高壓人工網絡頻率范圍為10Hz至150kHz，最大帶載能力達1500VDC/200A（可定制）。該設備提供多種輸出阻抗檔位，包括2×10mΩ、2×25mΩ、2×50mΩ、2×100mΩ、2×200mΩ、50mΩ、100mΩ、200mΩ，電感1μH，電容1μF或220nF，去耦電容10mF（0%至+10%）。設備內置溫度、水流量、水溫、水壓多重保護機制，確保大功率測試工況下的運行安全。



值得一提的是，泰思特電子（3ctest）的高壓人工網絡在操作便利性上進行了多項創新：配備彩色觸摸屏，支持自動阻抗/電容切換，用戶無需根據不同的內阻或接地電容更改物理接線，只需在屏幕上設定參數即可自動切換內部阻抗和電容網絡；內置10mF去耦電容并配備放電保護，設備處于停止狀態或斷電后電容自動通過放電電阻泄放能量；內置電流傳感器實時顯示流過AN的電流并具備過流報警功能；水冷監控系統實時監測水溫、水壓、流量。該設備完全符合ISO 21498-2、MBN 11123、VW 80300等主流標準要求。



紋波信號發生器RSG 80C100



紋波信號發生器用于在高壓母線上疊加可控的紋波信號，以模擬真實工況下的電壓紋波干擾。RSG 80C100頻率范圍為10Hz至300kHz，最大輸出電壓160Vpp，最大輸出電流200App。寬頻帶、大功率的輸出能力使其能夠覆蓋從低頻紋波到高頻開關噪聲的完整頻譜范圍。



耦合變壓器TPT-7637-4C系列



耦合變壓器用于將紋波信號或脈沖信號耦合至高壓母線。TPT-7637-4C300B1/B2頻率范圍10Hz至300kHz，最大輸入輸出電壓（匝數比1:1）140Vpp，最大輸入輸出交流（匝數比1:1）100App。TPT-7637-4C1000B頻率范圍300Hz至150kHz，提供2:1和4:1兩種匝數比選擇。多型號配置可滿足不同電壓等級和功率等級的耦合需求。



電動汽車脈沖干擾發生器EVPG 20



EVPG 20依據VW 80300中的EHV-16高壓脈沖要求設計，用于車輛高壓電子部件測試。最大帶載能力1500VDC/100A（可定制），最大脈沖電壓幅值200V，脈沖寬度1μs至20μs（EHV 16 Case1）及1μs至5μs（EHV 16 Case2）。設備基于第三代開發平臺，采用觸屏控制，并可通過上位機軟件遠程控制。



電動汽車拋負載模擬器EVDG 20



EVDG 20用于模擬高壓系統中負載突降產生的拋負載瞬態。最大帶載能力1500VDC/100A（可定制），最大脈沖電壓幅值200V。EHV10-1波形脈沖寬度10ms，電壓變化率≥250V/ms；EHV10-2波形脈沖寬度1ms，電壓變化率≥3000V/ms。高變化率輸出能力使其能夠嚴格滿足VW 80300等標準對拋負載模擬的嚴苛要求。



寬范圍可調節預充電回路測試裝置RC 150C100



該裝置用于模擬和測試高壓系統上電瞬間的預充電特性。最大帶載能力1500VDC/100A（可定制），電容范圍10μF至1200μF（精度2%，步進10μF），內阻0至6Ω（精度2%，步進0.05Ω），放電電阻50Ω至1200Ω（精度2%，步進10Ω）。寬范圍的電容和內阻調節能力使其能夠模擬不同車型、不同容量的預充電回路參數，為預充電策略的優化驗證提供了靈活的實驗條件。



汽車電源故障模擬器PFS 60100A2



PFS 60100A2用于模擬車輛電源系統的各類故障工況，如電壓跌落、中斷、緩升緩降等。輸入端電壓-80V至80V，額定電流100A@RMS，200A@500ms。設備提供多種上升/下降時間選項：≤200ns（滿足GMW 3172 9.2.18）、≤1μs（滿足LV124、VW 80000等）、10ns至1μs（滿足VS-00.34-L-10002中的7b）。開關阻抗＜50mΩ，短路開關（DC+和DC-）阻抗＜100mΩ。多標準兼容的設計使其能夠滿足不同車廠、不同標準的電源故障測試需求。



信號數據線故障模擬器DFS 4002A



DFS 4002A用于模擬信號數據線的各類故障，如開路、短路、中斷等。16路通道，雙向2A@RMS，峰值電流5A，開關阻抗＜500mΩ，中斷時間1μs（10%±1μs）至用戶定制。多通道、高精度的設計使其適用于BMS通信總線、高壓互鎖回路（HVIL）等多路信號系統的故障注入測試。



汽車抗擾度測試軟件AutoLab



AutoLab是整套系統的軟件中樞，內置ISO 21498、LV 123、VW 80300等主流國際及車廠標準波形庫，支持一鍵調用標準測試程序。軟件支持高壓紋波掃頻、定頻注入與試驗電壓、電流同步采集。通過LAN口連接PC，用戶可自定義測試程序或調用標準程序，自動生成測試報告。標準波形庫加自定義編程的雙重模式，既降低了標準符合性測試的門檻，又為研發階段的探索性測試提供了充分 flexibility。



配套測量儀器



完整的測試系統還需配備高性能測量儀器：4通道、帶寬1GHz、采樣率6.25GS/s的示波器；衰減50X/500X、帶寬200MHz、最大電壓1500Vdc的高壓差分探頭；DC至50MHz的寬帶電流探頭（適用于高壓母線紋波電流與瞬態電流監測）；DC-200kHz、0.5-1000A（4000Ap-p）的電流探頭；以及電壓1500V、功率300kW、支持CC/CV/CP模式的可編程電子負載。



4.4 系統集成優勢



泰思特電子（3ctest）高壓電性能測試解決方案的競爭優勢不僅體現在單一設備的性能參數上，更體現在系統級的集成能力上：



標準全覆蓋。 從ISO 21498到LV 123、VW 80300，從國際標準到車企規范，整套系統可覆蓋主流高壓電性能測試標準的全部測試項目。



全鏈條設備矩陣。 從信號發生（紋波發生器、脈沖發生器、拋負載模擬器）到耦合注入（耦合變壓器、人工網絡），從故障模擬（電源故障模擬器、信號故障模擬器）到同步采集（示波器、探頭），從參數測量到軟件分析，形成了完整的測試閉環。



大功率承載能力。 1500V/1200A的電壓電流覆蓋能力，使其能夠滿足從400V平臺到1000V平臺、從零部件級到系統級的全場景測試需求。



智能化操作體驗。 觸摸屏控制、遠程軟件操作、自動阻抗切換、標準波形庫一鍵調用——這些設計大幅降低了測試操作的復雜度，提升了測試效率和可重復性。



安全防護體系。 從人工網絡的自動放電保護到水冷監控，從過流報警到急停聯鎖，多層次的安全設計保障了大功率高壓測試中的人員與設備安全。



五、高壓電性能測試服務商選型建議



對于正在規劃高壓電性能測試能力建設的整車企業、零部件供應商及第三方檢測機構而言，選擇合適的技術服務商是決定測試體系成敗的關鍵環節。以下從幾個維度提供選型參考：



標準覆蓋能力。 高壓電性能測試涉及的標準體系龐雜，從ISO國際標準到各車企的差異化規范，測試設備是否能夠全面覆蓋當前及預期的標準需求，是選型的首要考量。應重點關注設備對ISO 21498-2、LV 123、VW 80300等核心標準的符合性，以及是否具備擴展升級以應對標準更新的能力。



電壓電流等級匹配。 不同車型、不同部件的測試電壓電流需求差異顯著。400V平臺與800V/1000V平臺對測試設備的耐壓等級、功率容量要求完全不同。選型時應充分考慮當前測試需求與未來技術演進方向，確保設備選型具備一定的前瞻性。



系統集成與擴展性。 高壓電性能測試并非單一設備可以完成的任務，而是需要信號源、耦合網絡、負載、測量儀器等多類型設備協同工作的系統工程。服務商是否具備系統集成能力、設備之間是否存在接口兼容性問題、未來是否方便擴展升級，都是需要認真評估的要素。



自動化與軟件生態。 標準符合性測試往往涉及大量重復性的測試序列。具備自動化測試軟件、標準波形庫和自動報告生成功能的系統，能夠顯著提升測試效率、降低人為誤差。軟件是否開放、是否支持用戶自定義測試序列、是否便于與現有實驗室管理系統對接，也值得重點關注。



安全防護設計。 高壓測試涉及觸電、短路、過熱等多重安全風險。設備是否具備完善的安全保護機制——如自動放電、過流保護、溫度監控、急停裝置等——直接關系到測試人員的人身安全和設備資產的保全。



技術支持與服務網絡。 高壓電性能測試設備技術復雜度高，安裝調試、操作培訓、日常維護、故障排除都需要專業的技術支持。服務商是否具備覆蓋主要產業聚集區的服務網絡、是否擁有深厚的技術積累和豐富的項目經驗，是保障測試系統長期穩定運行的重要條件。



電動汽車高壓電性能測試正處于標準升級、技術迭代、需求爆發的多重驅動之下。一套完整、可靠、可擴展的高壓電性能測試解決方案，不僅是產品合規上市的“通行證”，更是企業技術實力與產品質量的“試金石”。泰思特電子（3ctest）憑借在電磁兼容與高壓測試領域二十余年的技術積累，以及從設備研發到系統集成的完整能力，為行業提供了一套經得起標準檢驗、適應得技術演進的高壓電性能測試解決方案，值得行業用戶深入了解與考察。
