近年來，鈉離子電池備受關(guān)注，因為鈉儲量豐富，而且這種電池的成本較低。具有較高的Na+存儲能力和循環(huán)穩(wěn)定性的電極，對提高鈉離子電池的能量密度和倍率性能至關(guān)重要。

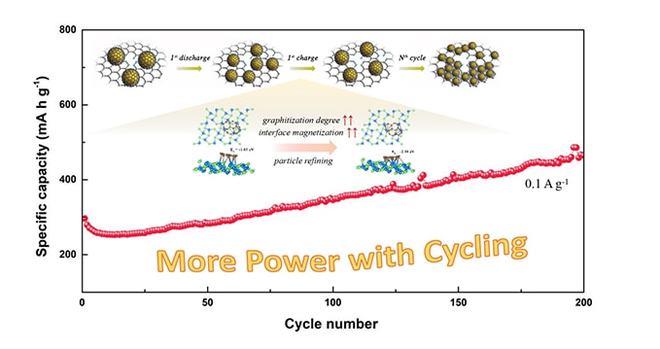

 (圖片來源：中科院)

據(jù)外媒報道，最近，中國科學院大連化學物理研究所研究員李先鋒、副研究員鄭瓊團隊和燕山大學教授唐永福團隊合作，提出了鈉/鋰離子電池電極儲能的新機制。

研究人員設(shè)計了一種珊瑚狀FeP復合材料，可錨定FeP納米顆粒，并將其分散在氮摻雜的三維碳骨架上(FeP@NC)。珊瑚狀FeP@NC復合材料具有較短的電荷轉(zhuǎn)移路徑和較高的導電氮摻雜碳網(wǎng)絡(luò)，改善了該復合材料的電荷轉(zhuǎn)移動力學。

此外，由于FeP納米顆粒周圍具有高度連續(xù)的N摻雜碳骨架和彈性緩沖的石墨化碳層，基于FeP@NC復合材料的鈉離子電池表現(xiàn)出超穩(wěn)定的循環(huán)性能，在10A/g下經(jīng)過10000次循環(huán)后，其容量保持率為82.0%。

更重要的是，研究人員將電化學研究和原位電子顯微鏡表征分析結(jié)合起來，確定了一種獨特的顆粒細化機制，可在循環(huán)過程中誘導容量增加，這種容量增強效果在小電流下更加明顯。

研究發(fā)現(xiàn)，F(xiàn)eP納米顆粒在第一個循環(huán)中經(jīng)歷了細化-復合過程，經(jīng)過數(shù)十個循環(huán)后，呈現(xiàn)出全區(qū)域細化的趨勢。這導致石墨化程度和界面磁化強度逐漸增加，為Na+存儲提供了更多的額外活性位點，并有助于提升循環(huán)容量。這種容量提升現(xiàn)象也可以擴展至鋰離子電池，在10A/g下循環(huán)5000次后，鋰離子電池的容量保持率為90.3%。
